Fábrica de carregadores de bateria de carro: o que há dentro da caixa que traz de volta uma bateria descarregada

Um carregador de bateria de carro fica na prateleira de uma garagem por meses e depois é preso a uma bateria descarregada em uma manhã fria. Ele precisa diagnosticar o estado da bateria, fornecer a curva de carga correta e não superaquecer ou sobrecarregar. Aqueles que falham o fazem silenciosamente - fervendo uma célula até secar, carregando mal para que o carro não dê partida na próxima vez ou simplesmente morrendo porque um capacitor classificado para uso interno assou dentro de uma garagem quente. Um fábrica de carregadores de bateria de carro unidades de construção que começam com o algoritmo de carregamento e o design térmico, não com os amplificadores de pico impressos na frente.

Lógica de carregamento e tipos de bateria

Carregadores modernos lidam com chumbo-ácido inundado, AGM, gel e, às vezes, fosfato de ferro-lítio. Cada química precisa de um perfil de tensão diferente. Uma bateria inundada pode absorver uma tensão maior e se beneficiar de um estágio de equalização. As baterias AGM e de gel precisam de tensões mais baixas e nenhuma equalização, o que resseca a camada eletrolítica. Uma fábrica de carregadores de bateria de carro que fabrica um carregador de perfil único e o rotula como “adequado para todos os tipos” está economizando. O carregador deve detectar automaticamente a tensão da bateria, avaliar a sulfatação e selecionar a curva correta de vários estágios: dessulfatação, partida suave, volume, absorção e flutuação.

O microcontrolador que gerencia isso precisa de uma seção de fonte de alimentação confiável. Um carregador que funciona com a tensão intermitente do alternador de um veículo ou um gerador em um local de trabalho precisa lidar com o ruído de entrada sem redefinir a carga intermediária. Uma fábrica de carregadores de bateria de carro que usa uma fonte de alimentação de nível industrial com ampla tolerância de entrada produz carregadores que não reiniciam quando um compressor é ligado. Aquele que usa um suprimento mínimo do tipo carregador de telefone envia unidades que piscam e reiniciam.

Transformador, resfriamento e construção

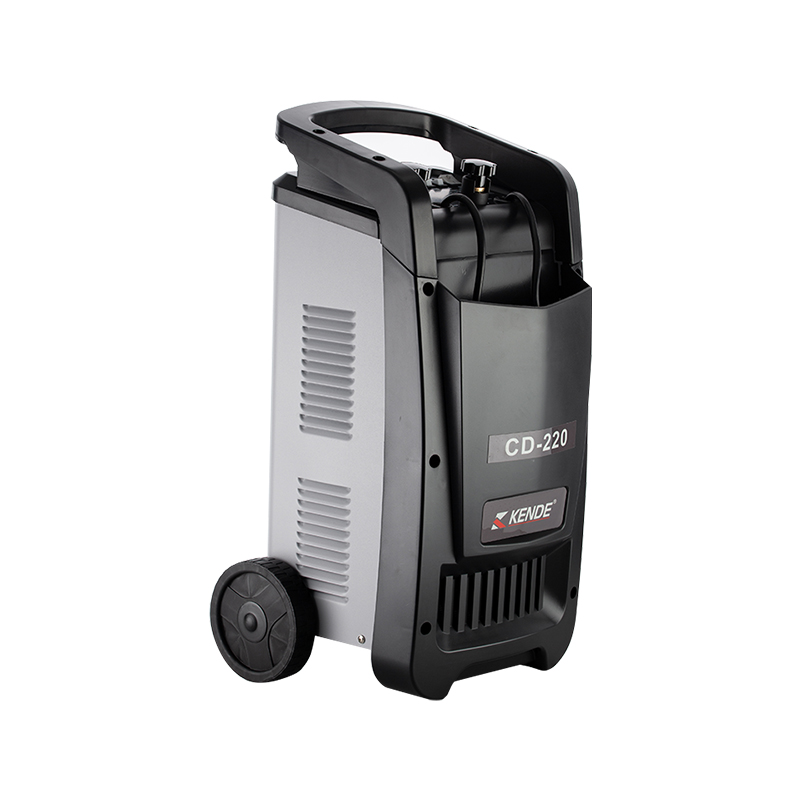

Os carregadores vêm em duas arquiteturas: linear baseada em transformador e modo switch. Os carregadores lineares são pesados, simples e duráveis. Eles superam picos de tensão e funcionam bem à custa do peso. Os carregadores switch-mode são leves e compactos, mas a comutação de alta frequência gera calor em um gabinete pequeno. Uma fábrica de carregadores de bateria de carro que constrói unidades de modo chaveado precisa gerenciar esse calor com um layout de PCB cuidadoso, dissipadores de calor adequados e ventilação que funciona quando o carregador está colocado em um chão empoeirado.

O ventilador é um ponto de falha comum. Um ventilador de manga funciona silenciosamente por alguns meses, depois fica barulhento e trava. Um ventilador com rolamento duplo dura mais, mas custa mais. Uma fábrica de carregadores de bateria de carro que especifica ventiladores com rolamentos de esferas e velocidade controlada termicamente está pensando na vida útil de cinco anos do produto. Aquele que usa um ventilador de mancal de velocidade constante está enviando uma unidade que irá cozinhar sozinha quando o ventilador morrer.

Os grampos e cabos de saída são mais importantes do que parecem. Os grampos de aço revestidos de cobre parecem cobre, mas resistem mais, aquecem e corroem mais rapidamente. Braçadeiras de cobre sólido ou latão banhado a cobre conduzem melhor e duram. Os cabos devem ser flexíveis para soldagem, com isolamento espesso que permaneça flexível no frio. Cabos finos de PVC enrijecem no inverno e um cabo rígido puxa a braçadeira do terminal da bateria. Uma fábrica de carregadores de bateria de carro que usa isolamento cold-flex e um alívio de tensão onde o cabo entra na caixa testou seu produto no mundo real.

Recursos de segurança e modos de falha

A proteção contra polaridade reversa é básica. Um carregador que acende quando você o conecta ao contrário não tem um relé ou uma verificação de diodo. Pinças à prova de faíscas com um circuito sensor de tensão integrado que só fecha o relé quando conectado corretamente são o padrão para qualquer carregador acima de uma unidade de manutenção lenta.

A proteção contra superaquecimento deve reduzir a corrente de saída em vez de desligar totalmente o carregador. Um carregador que desliga no meio da carga e nunca reinicia deixa a bateria parcialmente carregada, o que é pior para a bateria do que uma carga lenta. Uma fábrica de carregadores de bateria de carro que programa uma curva térmica de retrocesso em vez de um desligamento forçado entende a química da bateria.

A proteção contra curto-circuito deve ser acionada instantaneamente. O carregador deve sobreviver a um curto-circuito nos terminais de saída sem queimar um fusível interno que exija uma visita ao centro de serviço. Um fusível substituível em campo é aceitável. Não existe um fusível soldado interno que bloqueie a unidade.

O que testar antes de comprar um lote

Prenda uma amostra em uma bateria profundamente descarregada e registre a curva de carga. A tensão deve subir pelos estágios sem quedas repentinas. Deixe o carregador funcionar com corrente nominal máxima por uma hora em um ambiente quente. Meça a temperatura da caixa perto do transformador ou dos FETs de comutação. Deve ficar abaixo da classificação dos componentes internos. Faça um curto-circuito entre os grampos de saída momentaneamente. O carregador deve desligar e se recuperar quando o curto for removido. Inverta os grampos em uma bateria de baixa tensão. O carregador deve permanecer desligado e indicar uma falha e não um arco. Ligue o carregador a partir de um gerador ou variac com baixa tensão de entrada. Deve continuar carregando sem reiniciar.

Uma fábrica de carregadores de bateria de carro que faça esses testes em todos os projetos antes do lançamento e verifique as unidades de produção em relação aos mesmos testes enviará carregadores que funcionam quando alguém mais precisa deles. Os que falham são aqueles testados apenas em temperatura ambiente com uma bateria totalmente carregada e com alimentação de entrada limpa. Não é assim que uma bateria descarregada é revivida. Acontece em garagem fria, com bateria corroída, com extensão longa. O carregador que funciona nessas condições ganha espaço nas prateleiras. O resto é devolvido.
